DALI2解码模块使用手册

一、概述

欢迎使用本公司的DALI解码模块，我公司拥有“DALI第一套协议”（DALI 1.0），“DALI第二套协议”（DALI 2.0），“DALI NFC”，“DALI调色温”，“DALI应急”，“DALI模拟调光”等模块，具备10年以上的DALI行业经验，支持客户LED电源过DALI 2.0认证。

该模块体积微小，采用了先进的控制技术，完美兼容TRIDONIC（锐高），OSRAM（欧司朗），飞利浦（邦奇），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制系统，把国际上广泛采用的DALI标准控制信号转换成PWM信号，使普通照明产品立即具备DALI接口，可广泛用于酒店，会堂，办公区域等各种需要调光控制的场合。

本公司DALI2.0已过最新DALI2.0(2018版)认证，可以提供DALI2.0(2018版)认证证书参考。

我司解码模块的PWM调光方式可以达到模拟的调光效果。

二、功能

DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。

1、高性能

      本模块采用进口IC设计，功耗低，性能强，工作稳定可靠。

2、模块化

模块化设计，超小体积， 引脚少，方便生产，与LED驱动电源，荧光灯电子镇流器集成更容易，可以以最快的速度设计出可靠稳定的DALI协议照明产品。

3、DALI功能

具备完整的DALI接口功能，符合IEC 62386标准，兼容性好，可以兼容任何符合DALI协议的设备，通过输入标准的DALI信号，实现产品的开关、调光、场景、群组、编址等功能。

4、灵活性

本模块输出PWM调光信号，最大输出电流10mA，调光范围为0~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，设计更灵活。

5、可定制

三、特点

1、兼容高压

防止灯具施工人员不小心将市电线（AC220）接入DALI接口而造成LED驱动损坏，目前兼容高压的部分只有国外一些做LED驱动的大品牌公司所有。

2、完全兼容TRIDONIC（锐高），OSRAM（欧司朗），飞利浦（邦奇），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制器。

3、同时具备DALI和PUSH功能。

根据DALI线上的电压自动实现DALI和PUSH调光功能，当DALI线上的电压为9.5-22.5V时自动实现为DALI功能，当DALI线上的电压为100V-300V时自动实现PUSH调光功能。

4、模块使用灵活，可使用在LED驱动，荧光灯电子镇流器（T5/T8/TC-L/TC-D/TC-T/TC-L/TC-C等）调光控制器等产品上。

四、DALI电源过DALI2.0认证

五、电气特性

六、DALI/PUSH说明

(一)：DALI说明

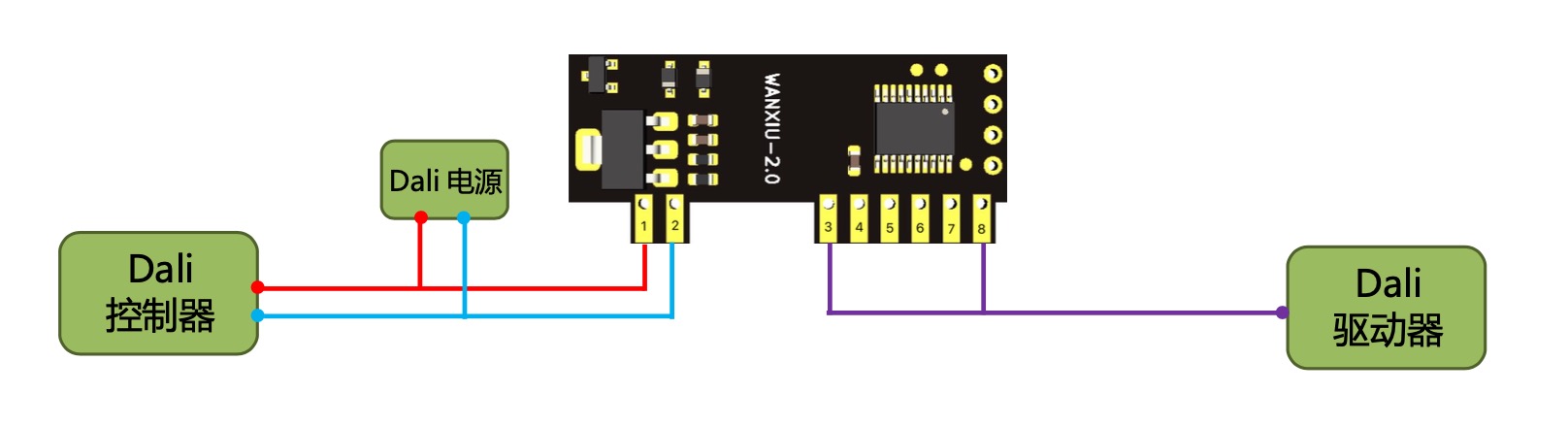

1、DALI信号与模块连接

(二)：PUSH说明

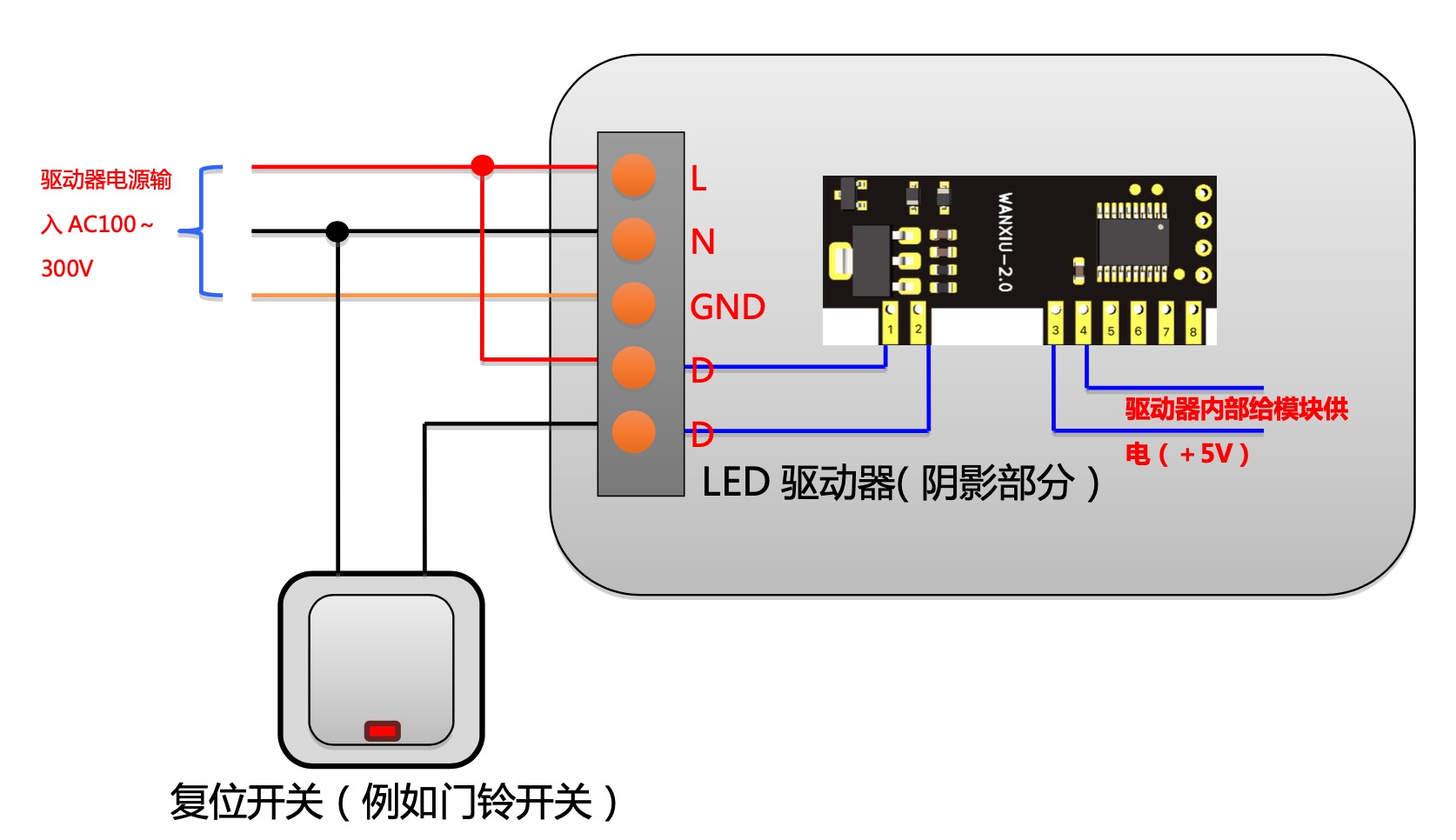

说明：DALI模块内置在LED驱动内，由LED驱动内部提供＋5V电源给DALI模块供电，DALI模块输入接口（DALI接口）通过LED驱动的端子与外部线路连接。如上图所示，LED驱动的输入电源为AC100～300V，在输入电源的线路上，通过一个复位开关将电源L 、N端连接到DALI接口。此时，Push功能的线路已连接完成，非常简单。

进入Push模式后，如果需要恢复到DALI模式，则需要把Push高压线路去掉，按照DALI接口标准接线，则自动恢复到DALI模式。

2、Push操作说明

在Push模式下，LED驱动上电时，会恢复LED驱动断电前的记忆，如果LED驱动断电前是关灯的，则上电之后依然为关灯状态，如果LED驱动断电前是50%亮度，则上电之后自动恢复为50%亮度。

短按：迅速按下复位按钮后松手，按钮自动恢复断开状态，按下按钮的持续时间<600ms。

如需要更多资料，欢迎随时联系我们。
