产品型号：WANXIU-2.0
工作温度：-40~105℃
外形结构：裸板
安装方式：平放或者金手指
产品重量：5g
模块尺寸：35.7mm（长）×15.5mm（高）×6mm（厚）
供电电源：DC＋5V
待机功耗：<0.1W
电气隔离：输入／输出光耦隔离（>6.5mm）。
一、概述
欢迎使用本公司的DALI调色温解码模块，拥有“DALI第一套协议”（DALI 1.0），“DALI第二套协议”（DALI 2.0），“DALI NFC”，“DALI调色温”，“DALI模拟调光” ，“DALI应急”等模块，具备10年的DALI行业经验。
该模块体积微小，采用了先进的控制技术，完美兼容TRIDONIC（锐高），OSRAM（欧司朗），PHILIPS（飞利浦），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制系统，把国际上广泛采用的DALI标准控制信号转换成PWM信号，使普通照明产品立即具备DALI接口，可广泛用于酒店，会堂，办公区域等各种需要调光控制的场合。
本公司DALI2.0已过最新DALI2.0(2018版)认证，可提供DALI2.0(2018版)认证证书参考。
我司解码模块的PWM调光方式可以达到模拟的调光效果。
二、功能
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。
1、高性能
本模块采用进口IC设计，功耗低，性能强，工作稳定可靠。
2、模块化
模块化设计，超小体积， 引脚少，方便生产，与LED驱动电源，荧光灯电子镇流器集成更容易，可以以最快的速度设计出可靠稳定的DALI协议照明产品。
3、DALI功能
具备完整的DALI接口功能，符合IEC 62386标准，兼容性好，可以兼容任何符合DALI协议的设备，通过输入标准的DALI信号，实现产品的开关、调光、场景、群组、编址等功能。
4、灵活性
本模块输出PWM调光信号，最大输出电流10mA，调光范围为0~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，设计更灵活。
5、兼容高压。
防止灯具施工人员不小心将市电线（AC220）接入DALI接口而造成LED驱动损坏，目前兼容高压的部分只有国外一些做LED驱动的大品牌公司所有。
三、电气特性
引脚
标识
说明
电气参数
PIN1/2
DA
DALI输入引脚
DALI：DC+9.5～22.5V（接口电流<2mA） 。
PIN3
VSS
电源地输入引脚
电源地
PIN4
VCC
电源正极输入引脚
DC +4.5～5.1V， 10mA，偏离5V越小越好。
PIN5
ERR-S
冷色温
暖色温
短路信号输入引脚
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定。如果此引脚输入为高电平时，显示产品的工作状态错误，输入电压范围是DC +4～5.1V，输入电流<1mA；如果此引脚输入为低电平时，显示产品的工作状态正确，输入电压范围是DC 0～+0.4V，输入电流<1mA。
▲如产品不需要识别该状态时，此引脚必须接地（VSS），不能悬空。
PIN6
PWM1
冷色温
调光信号输出引脚
输出电压为VCC，最大输出电流10mA，建议小于1mA，接收到DALI关灯信号时，输出低电平。
PWM频率默认出货为1000Hz。
PIN7
PWM2
暖色温
调光信号输出引脚
输出电压为VCC，最大输出电流10mA，建议小于1mA，接收到DALI关灯信号时，输出低电平。
PWM频率默认出货为1000Hz。
PIN8
ERR-O
冷色温
暖色温
空载信号输入引脚
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定。如果此引脚输入为高电平时，显示产品的工作状态错误，输入电压范围是DC +4～5.1V，输入电流<1mA；如果此引脚输入为低电平时，显示产品的工作状态正确，输入电压范围是DC 0～+0.4V，输入电流<1mA。
▲如产品不需要识别该状态时，此引脚必须接地（VSS），不能悬空。

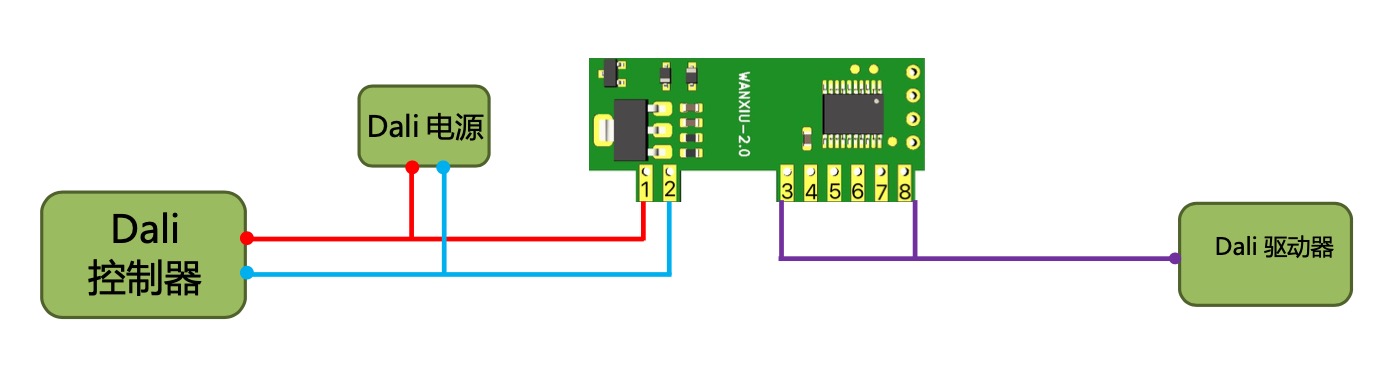

四、DALI信号与模块连接
